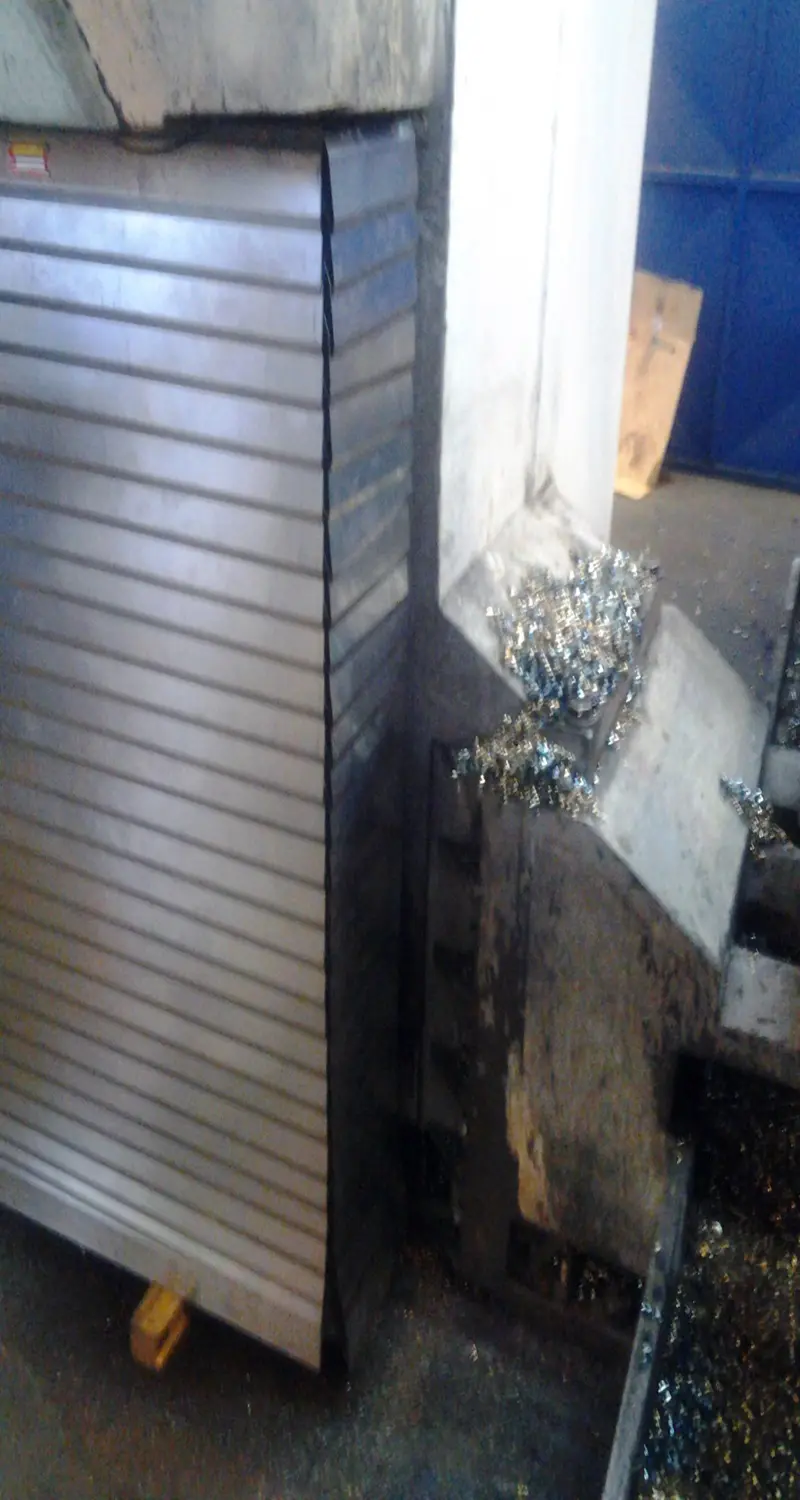

[Veja proteção sanfonada com laminas de inox...]
Exemplos Práticos por Setor Industrial
1. Indústria Metalúrgica/Mecânica
Tornos CNC: Proteções sanfonadas e esteiras lamelares para cobrir guias, fusos e áreas onde caem cavacos quentes.

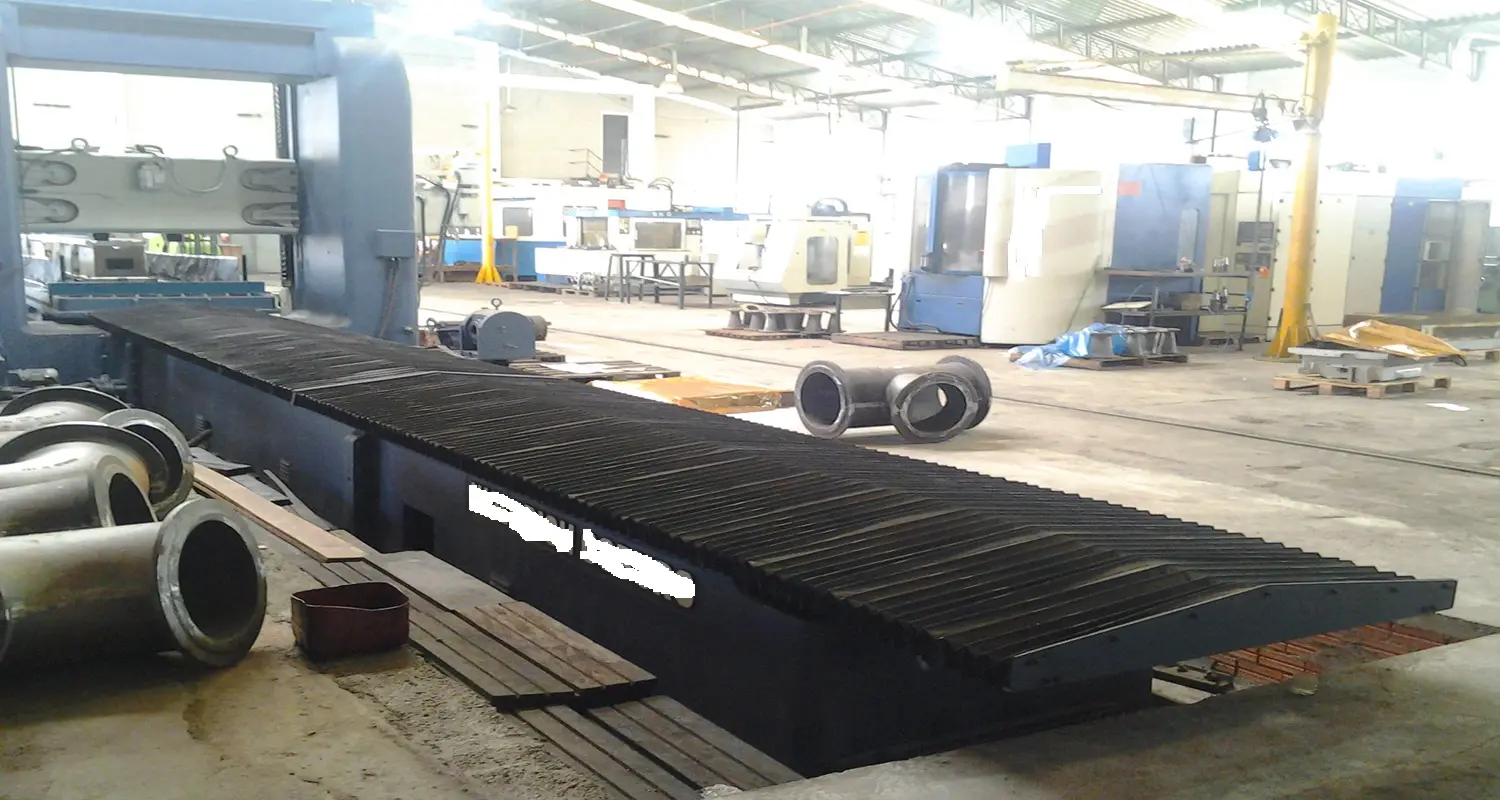

Fresadoras universais: Cortinas metálicas (esteira de alumínio) nas guias principais e proteção sanfonada em fusos.

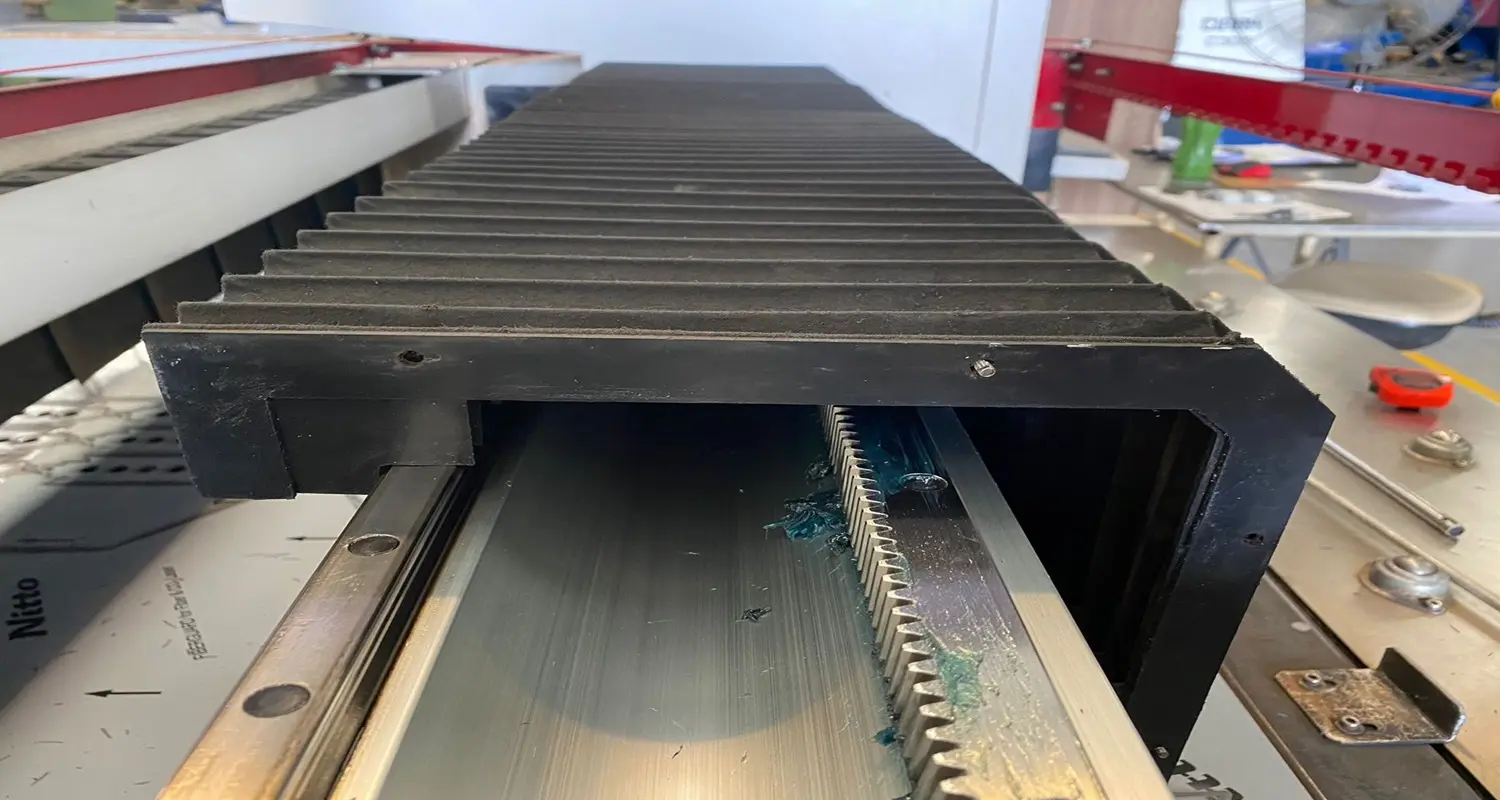

Máquinas de corte a laser: Foles resistentes ao calor para evitar entrada de poeira fina e resíduos.
2. Indústria Plástica e Embalagens
Injetoras: Proteções tipo rolo para hastes de injeção, devido ao espaço reduzido e necessidade de acesso rápido.
Esteiras transportadoras: Foles sanfonados nos eixos e componentes expostos ao pó fino de polímero.
3. Indústria Automobilística
Linhas de montagem robotizadas: Foles sanfonados em braços robóticos e trilhos lineares dos transportadores.
Prensas de estampagem: Proteções lamelares nas áreas de queda de peças e móveis da prensa.
4. Setor Alimentício/Farmacêutico
Máquinas de envase e rotulagem: Proteção sanfonada de materiais próprios para ambiente limpo (PU atóxico), fácil remoção para higienização frequente.
Manutenção Preventiva e Cuidados
Inspeções frequentes: Realizar vistorias visuais semanais para verificar rasgos, desgaste, acúmulo de resíduos ou funcionamento irregular da proteção.
Limpeza: Remover resíduos com pano seco ou, quando necessário, utilizar ar comprimido de baixa pressão, evitando produtos químicos agressivos.
Lubrificação: Em cortinas metálicas, mantenha a lubrificação dos mecanismos de articulação.
Substituição: Não adie a troca em caso de danos visíveis; pequenas falhas podem rapidamente comprometer a eficiência da proteção e da máquina.
Recomendações Normativas e de Segurança
NR-12 (Brasil): Exige proteção física de partes móveis e pontos de operação para evitar acidentes. A proteção deve ser fixa, resistente e, de preferência, impedir o acesso aos pontos perigosos durante o funcionamento.
A seleção da proteção deve ser baseada em análise de riscos e considerar tanto a exposição dos operadores quanto a necessidade de intervenções técnicas e manutenção.
Normas internacionais (ISO 13857, ISO 14120): Definem dimensões, materiais e métodos de fixação para proteções físicas, bem como testes de resistência e critérios de acesso seguro.
Resumo Prático & Dicas Finais
Como escolher a melhor proteção para sua máquina:
Analise o ambiente e os riscos específicos.
Considere o tipo de movimento e espaço disponível.
Priorize materiais e formatos que ofereçam máxima vedação e resistência compatíveis com os contaminantes presentes.
Prefira soluções customizadas para aplicações de alto risco ou exposição extrema (foles especiais, combinados com lamelas em zonas críticas, por exemplo).
Mantenha cronogramas de inspeção e troque proteções preventivamente.
Certifique-se sempre que a solução atende normativas vigentes para garantir segurança jurídica e operacional.
Exemplos Detalhados de Aplicação em Equipamentos
1. Proteção Sanfonada (Fole/Bellows):

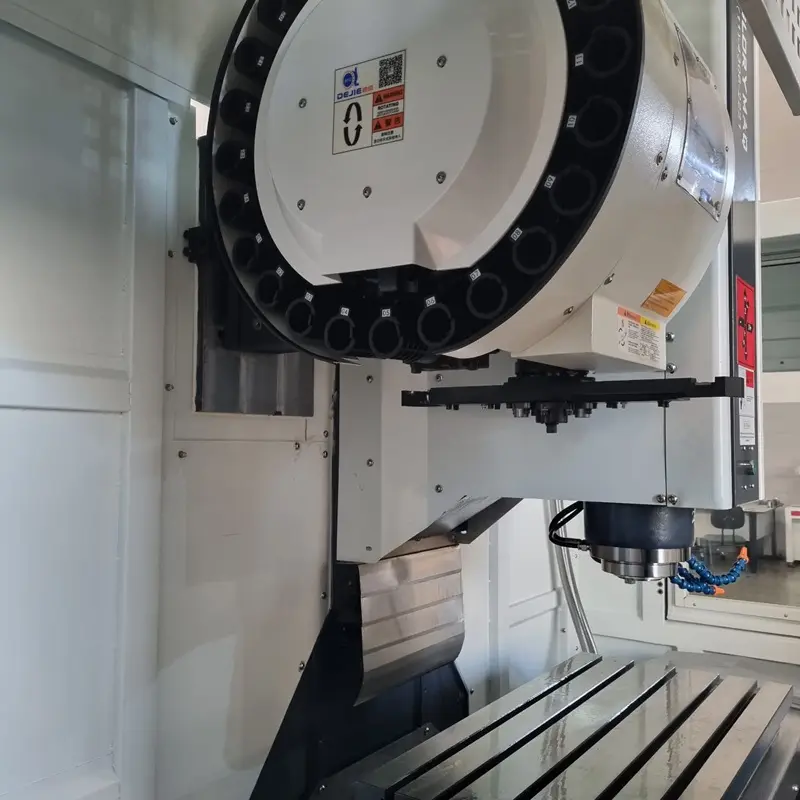

Centros de Usinagem CNC: Frequentemente utilizada nas guias lineares dos eixos X, Y e Z. Impede que cavacos e lubrificantes alcancem os rolamentos e as faces deslizantes, prolongando a vida útil dos componentes de precisão.
Máquinas de corte plasma: Foles em materiais sintéticos resistentes ao calor e respingos de metal fundido.
Prensas hidráulicas: Proteção em hastes de cilindros, evitando ingreso de poeira e partículas abrasivas no sistema de vedação.

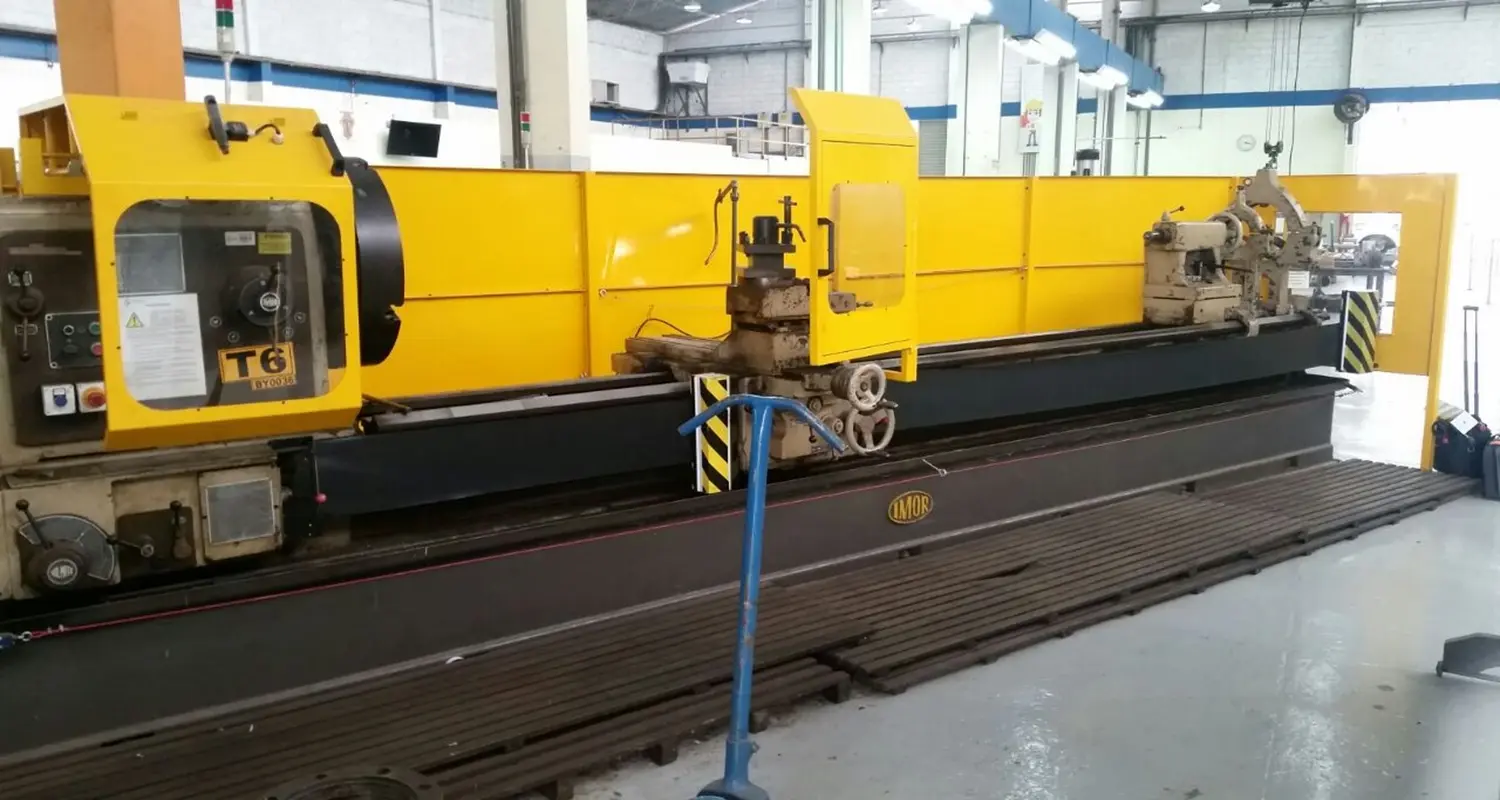

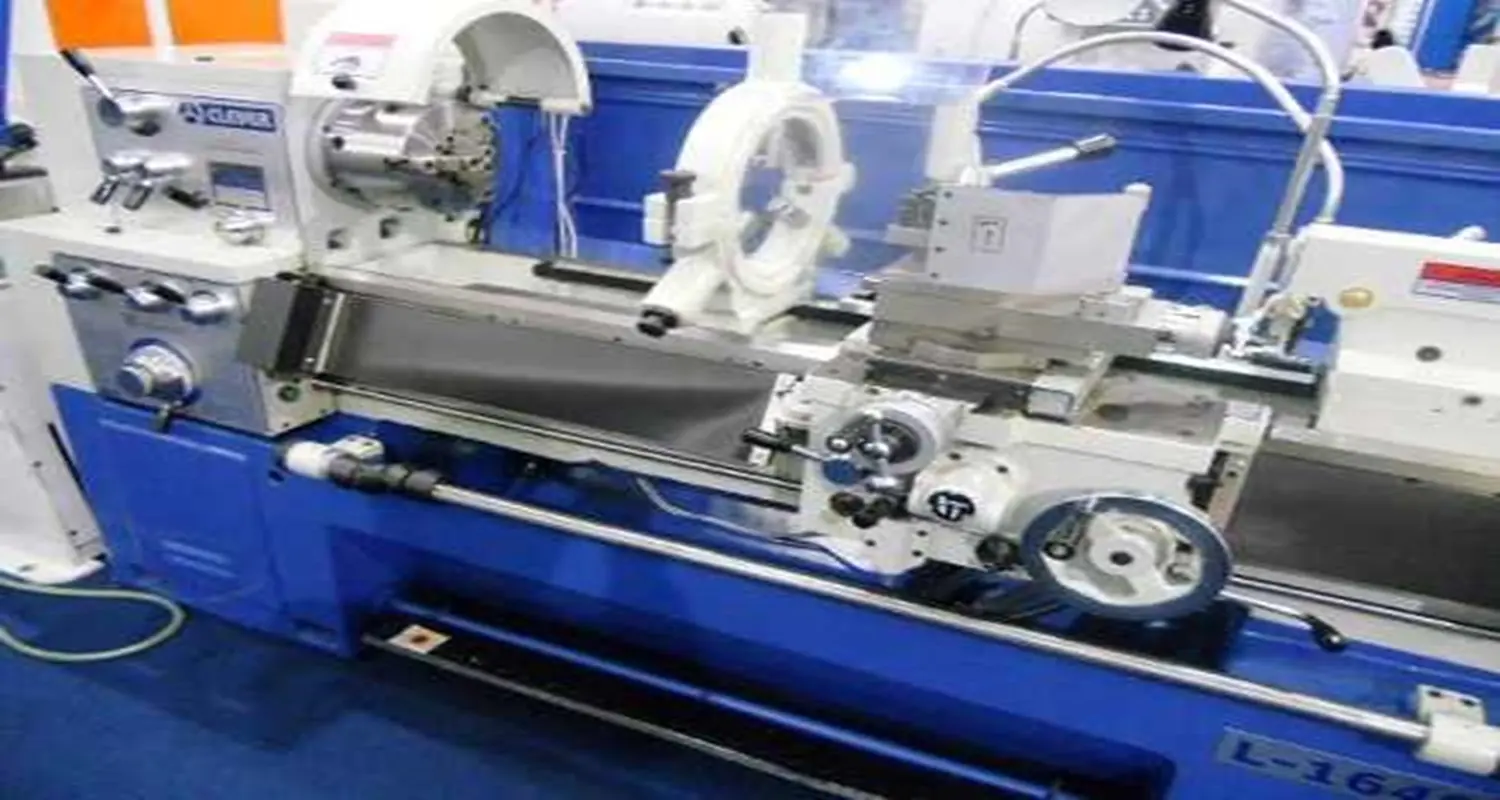

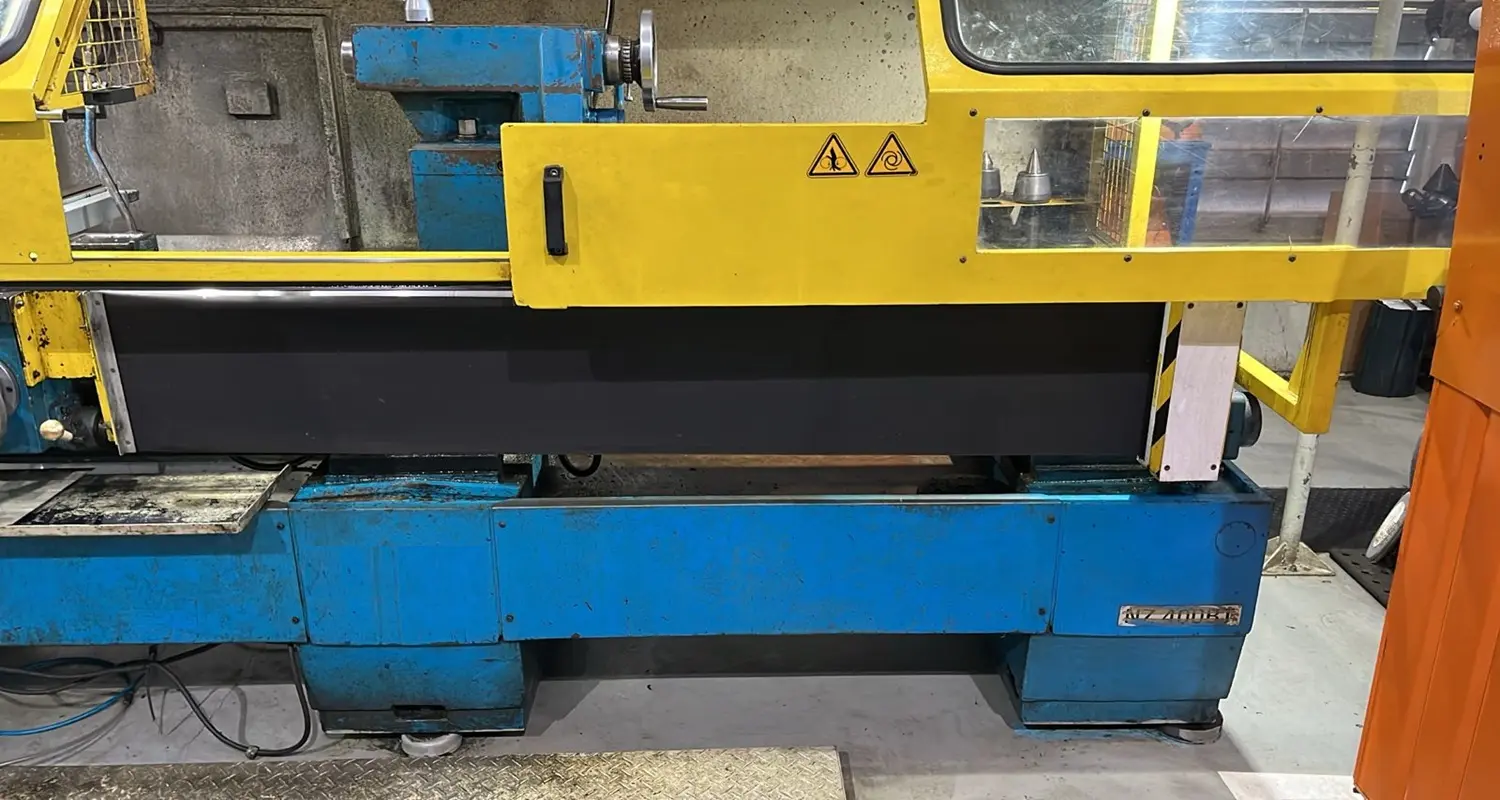

2. Proteção Tipo Rolo (Enrolável/Apron Cover):
Máquinas de medição tridimensional (CMM): Cobrem guias de precisão, retraindo-se facilmente para permitir acesso visual durante calibração e manutenção.
Mesas elevatórias: Utilizadas para proteger componentes sob a plataforma, principalmente contra detritos e ferramentas deixadas acidentalmente.
Robôs de solda em linhas automotivas: Nas bases lineares, onde o acesso constante e o espaço limitado são críticos.

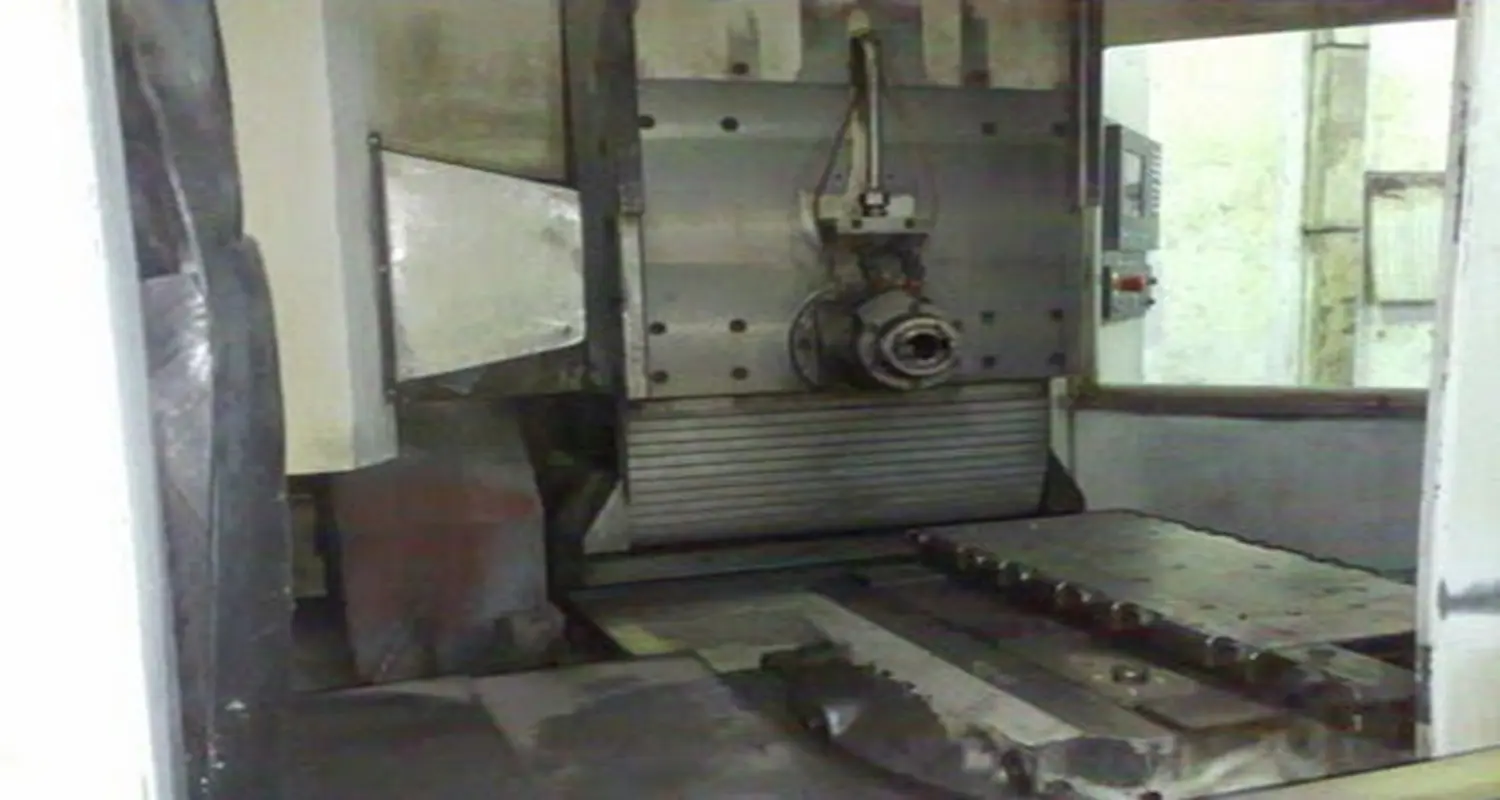

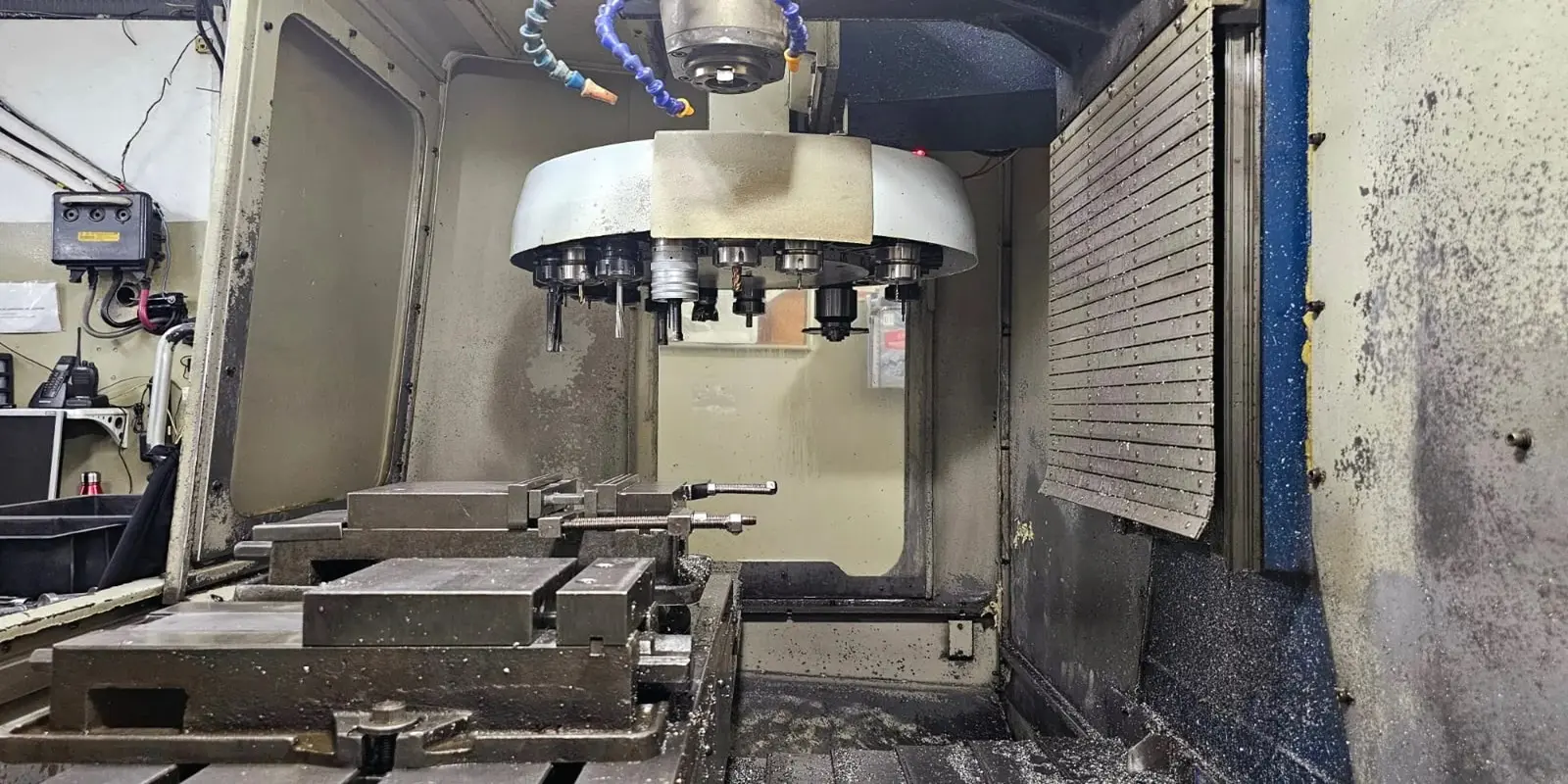

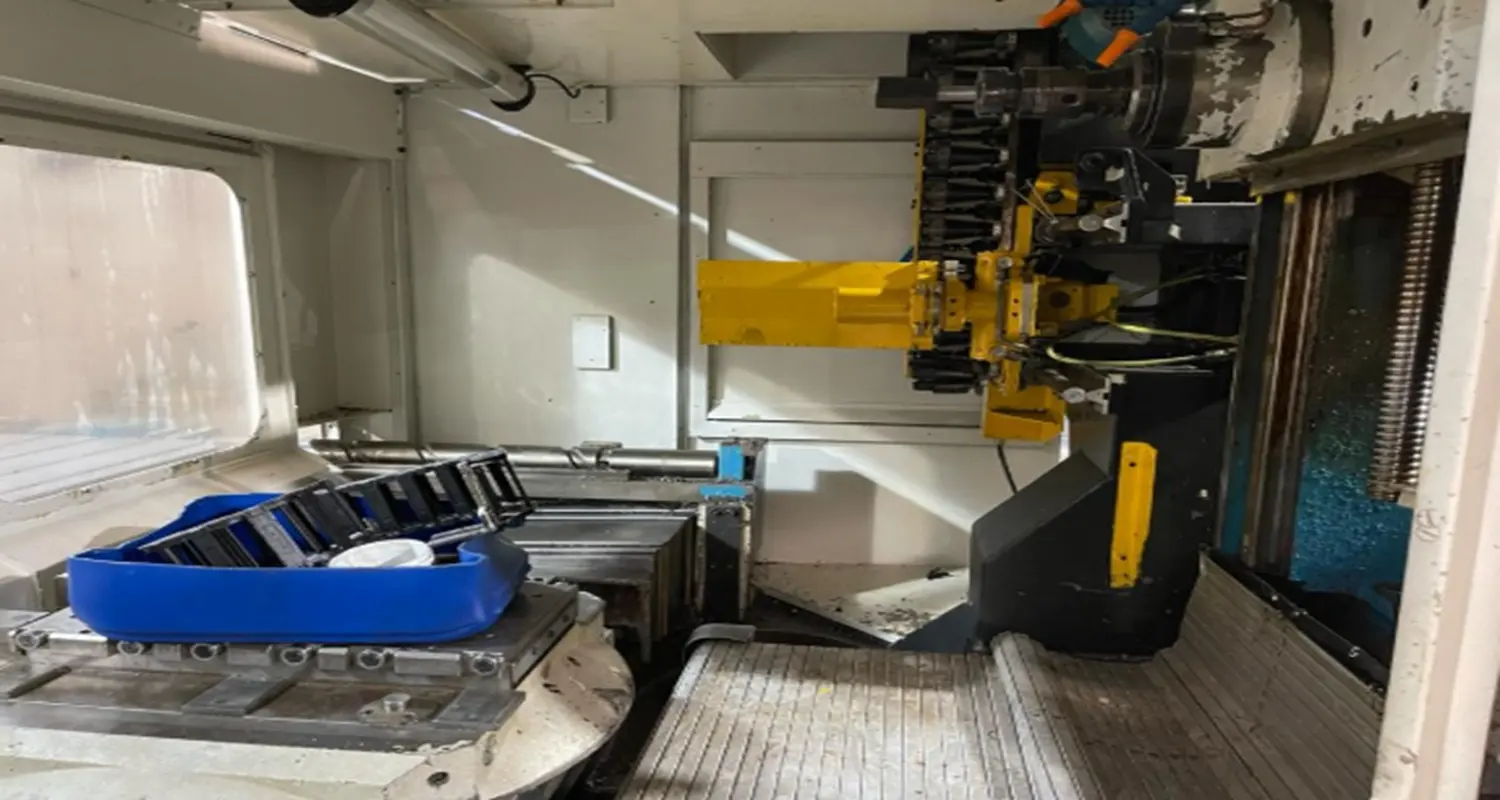

3. Proteção Tipo Esteira de Alumínio (Cortina Lamelar/Slat Belt):
Sistemas de transferência automatizados: Protegem longos cursos de trilhos, principalmente em ambientes com muitos resíduos metálicos.

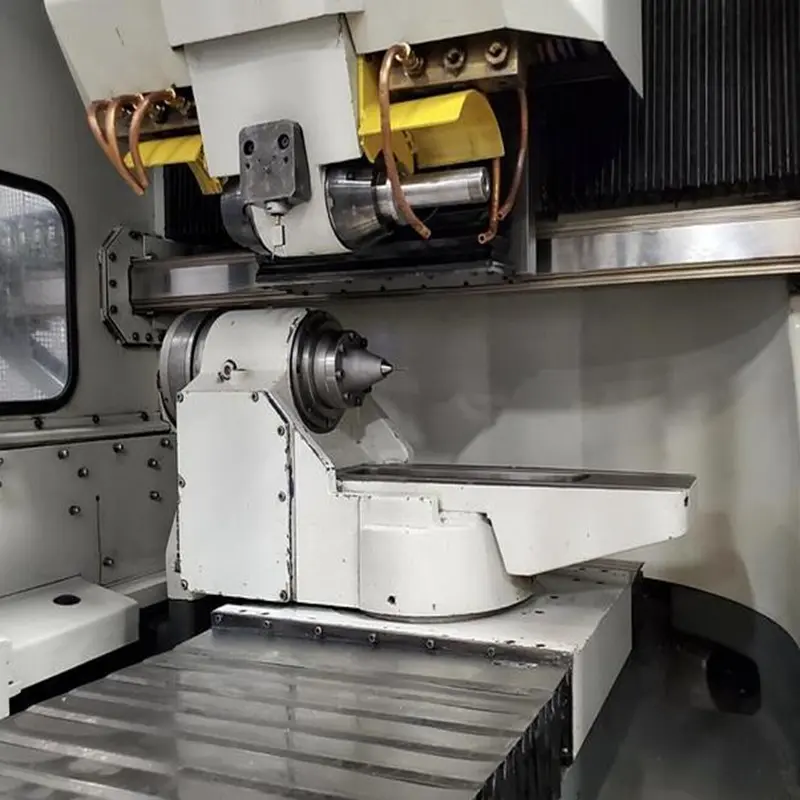

Máquinas de Retífica: Utilizam cortinas lamelares para proteger áreas de trabalho dos abrasivos lançados pelo processo.
Equipamentos de corte de chapa: Usadas onde a exposição a respingos de óleo de corte e lascas afiadas é intensa e constante.
Integração das Proteções ao Projeto da Máquina
Aspectos de Projeto:
Planejamento Antecipado: O ideal é considerar a proteção já na etapa de concepção do projeto do equipamento, dimensionando fixações, folgas e ciclos de troca para evitar ajustes improvisados, que podem comprometer a eficiência da proteção.
Acesso para Manutenção: Proteções articuladas ou facilmente removíveis reduzem o tempo de parada para intervenções.
Compatibilidade com Dispositivos de Segurança: Muitas proteções aceitam ou podem incorporar sensores de posição/intertravamento, contribuindo para sistemas de parada automática quando abertas ou danificadas.
Dicas Práticas de Implementação
Customização: Nem sempre proteções padronizadas atendem plenamente à necessidade. Ofereça à equipe de manutenção ou ao fornecedor desenhos detalhados das áreas críticas, permitindo o fornecimento de peças sob medida.
Tolerância ao Movimento: Meça o curso máximo dos eixos e adicione uma margem de segurança à extensão total da proteção.
Escolha dos Materiais: Leve em conta não só os contaminantes principais, mas também fatores como radiação UV, temperatura, contato com produtos químicos e impacto mecânico ao especificar o material.
Fixação: Prefira sistemas de fixação rápida (velcro, trilhos deslizantes, fechos de engate rápido) quando a rotina de manutenção for intensa.
Exemplos de Enganos Comuns e Como Evitá-los
Usar foles plásticos simples em ambientes com cavacos quentes: Risco de derretimento e falha prematura – opte por foles com manta térmica/aramida ou lamelas metálicas incorporadas.
Proteção que impede acesso para regulagem ou limpeza: Certifique-se de que a solução adotada não dificulte operações de rotina.
Escolha inadequada do comprimento da proteção tipo rolo: Um tamanho incompatível provoca travamento ou excesso de folga, levando à exposição indesejada dos componentes internos.
Conclusão Final
O sucesso e a efetividade das proteções para máquinas industriais dependem diretamente da análise do risco, do ambiente e do tipo de processamento. A correta escolha e manutenção desses dispositivos aumentam a vida útil dos equipamentos, reduzem custos com paradas corretivas e, principalmente, garantem segurança ao operador e conformidade com a legislação.
As proteções Proteflex se aplica em diversas situações.
Aplicação de proteção sanfonada, proteção tipo rolo e proteção tipo esteira.
Aplicamos Proteções Sanfonadas em Maquinas Laser, Mesa elevatórias, Dispositivos de automação
São recomendadas para proteger Haste de cilindros; Fusos; Colunas de equipamento
Maquinas e equipamentos que utilizam proteção para guia linear, cremalheira

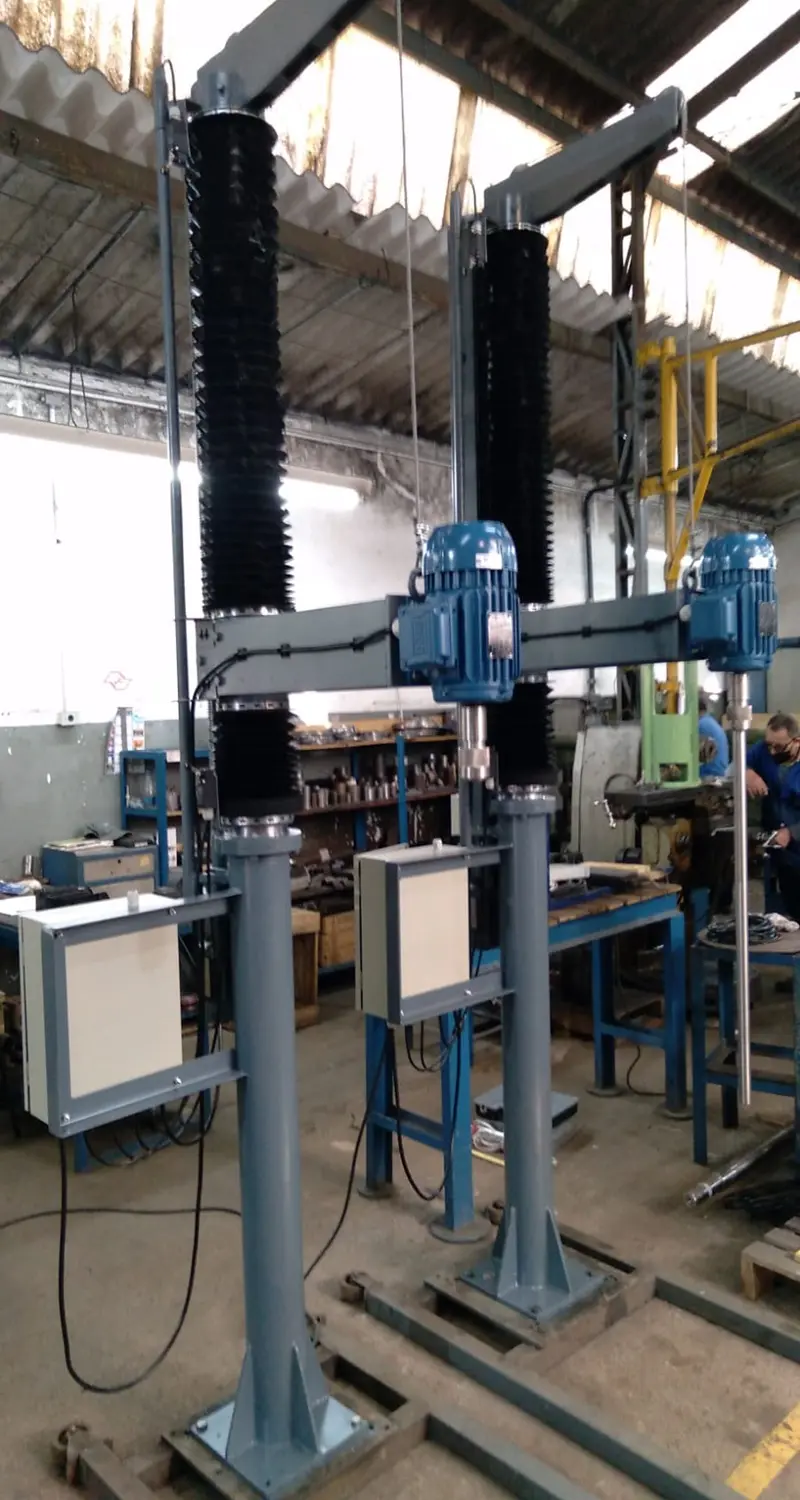

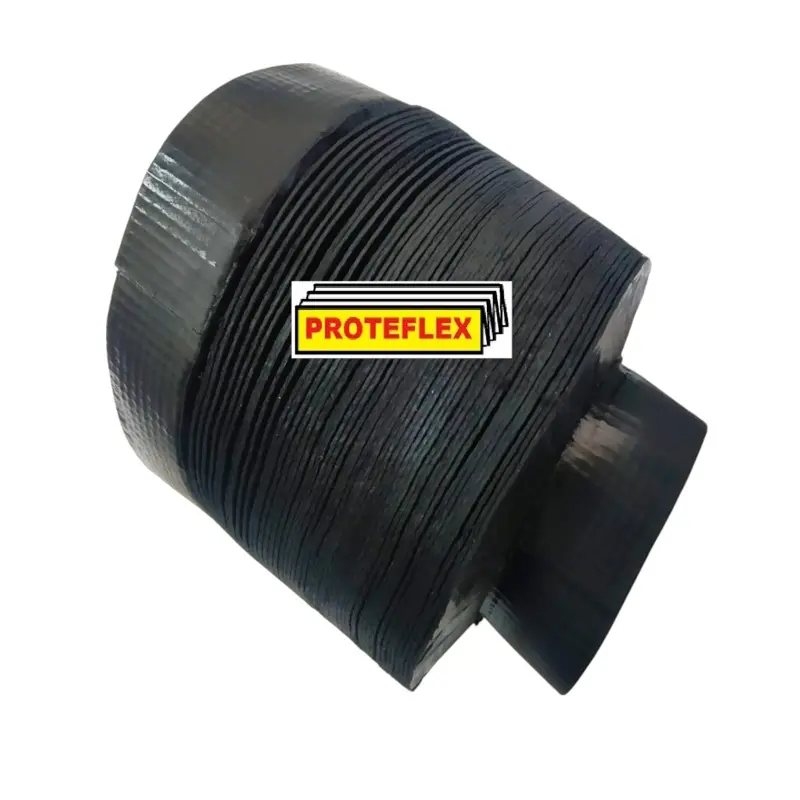

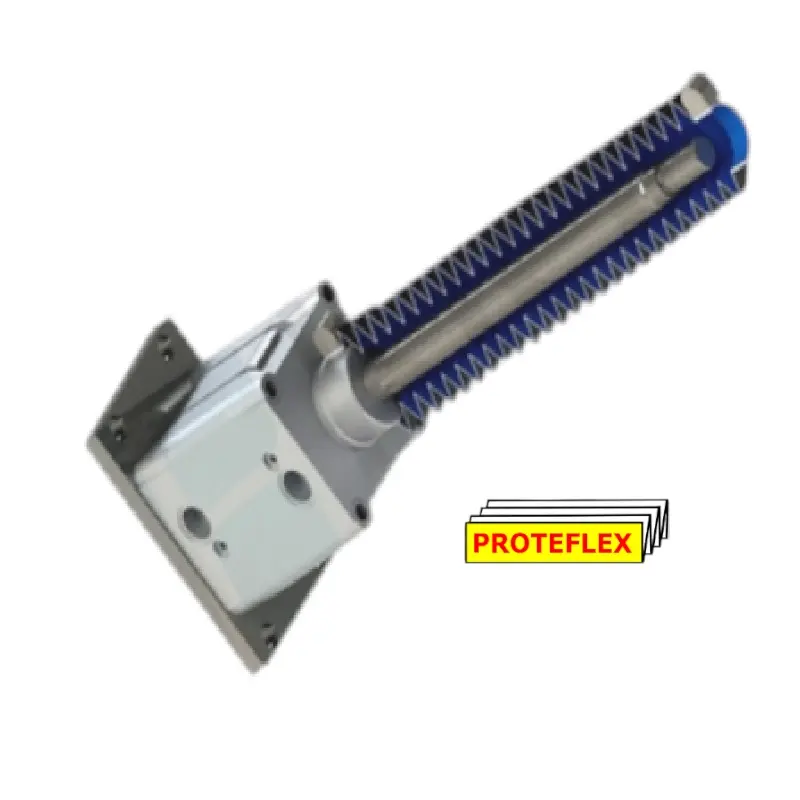

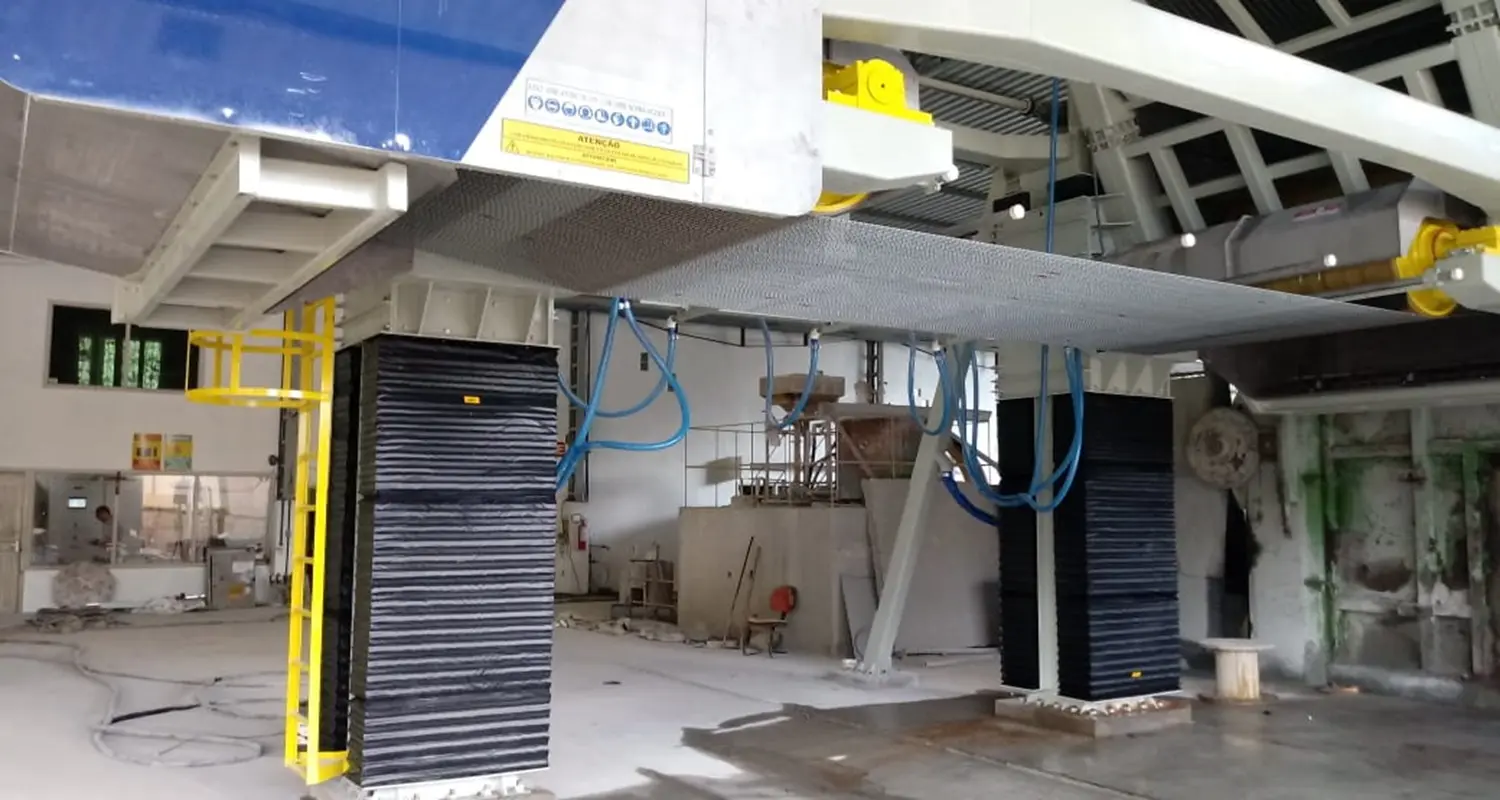

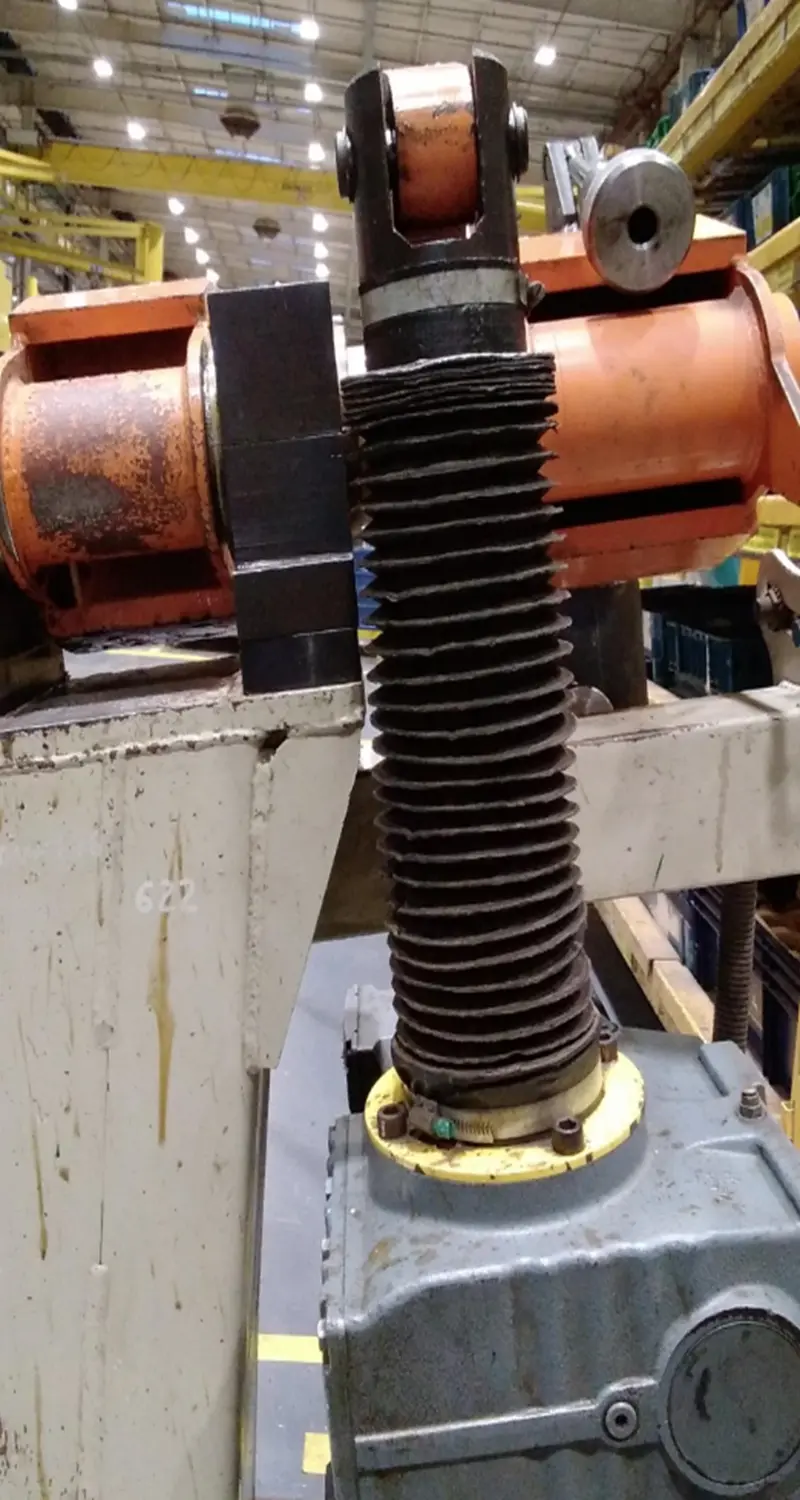

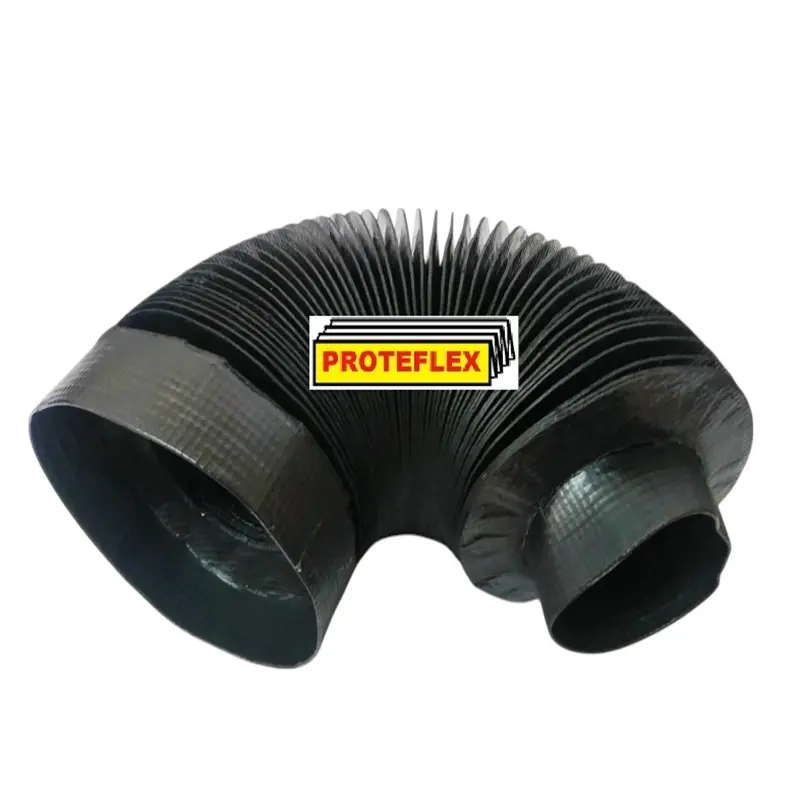

Proteção sanfonada cilíndrica ou Quadrada , sextavada, oitavada é utilizada em Fuso, Haste de cilindro, colunas

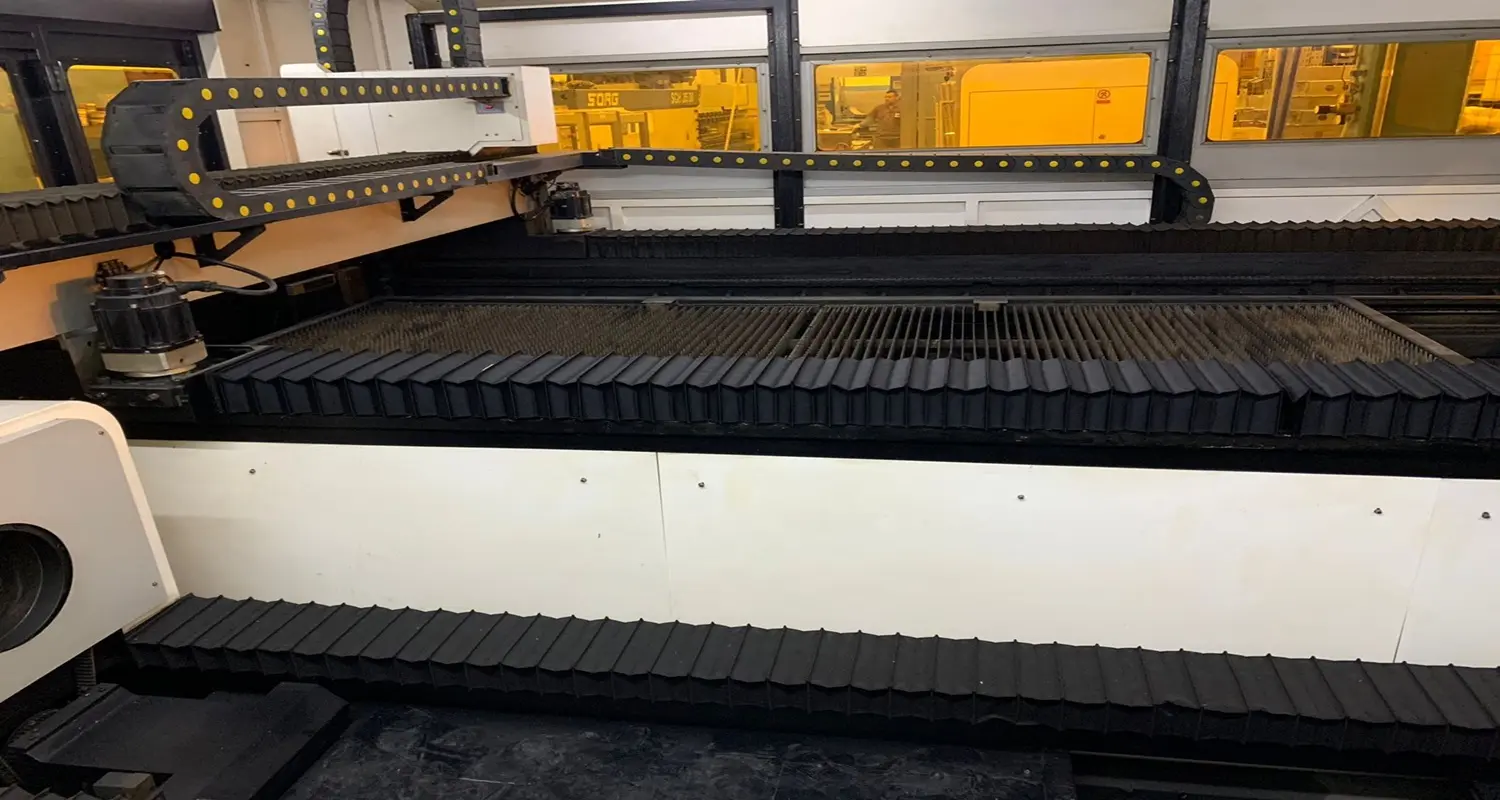

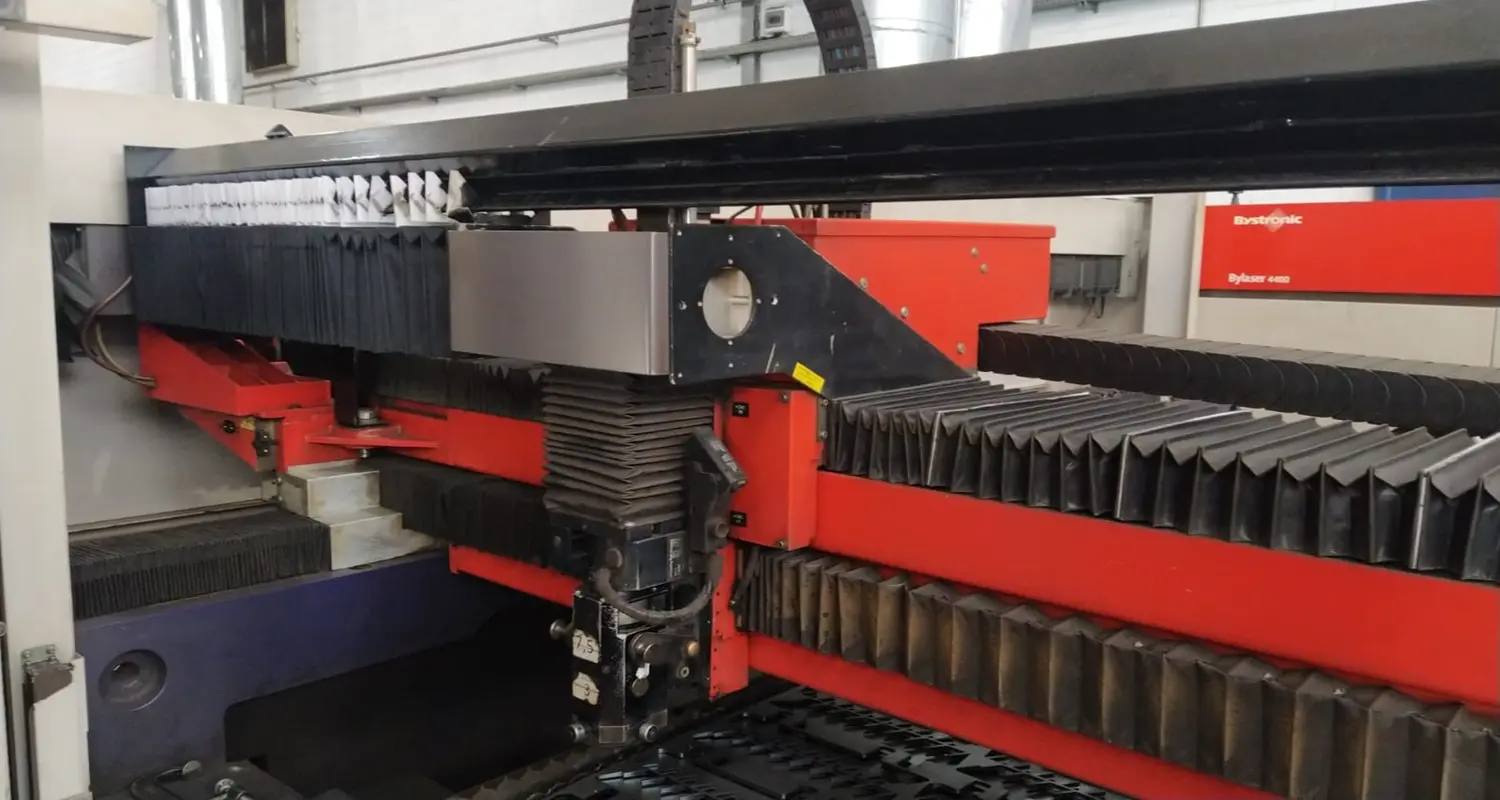

Proteção sanfonada antichama são utilizada em maquinas corte laser e dispositivos de solda , fornos

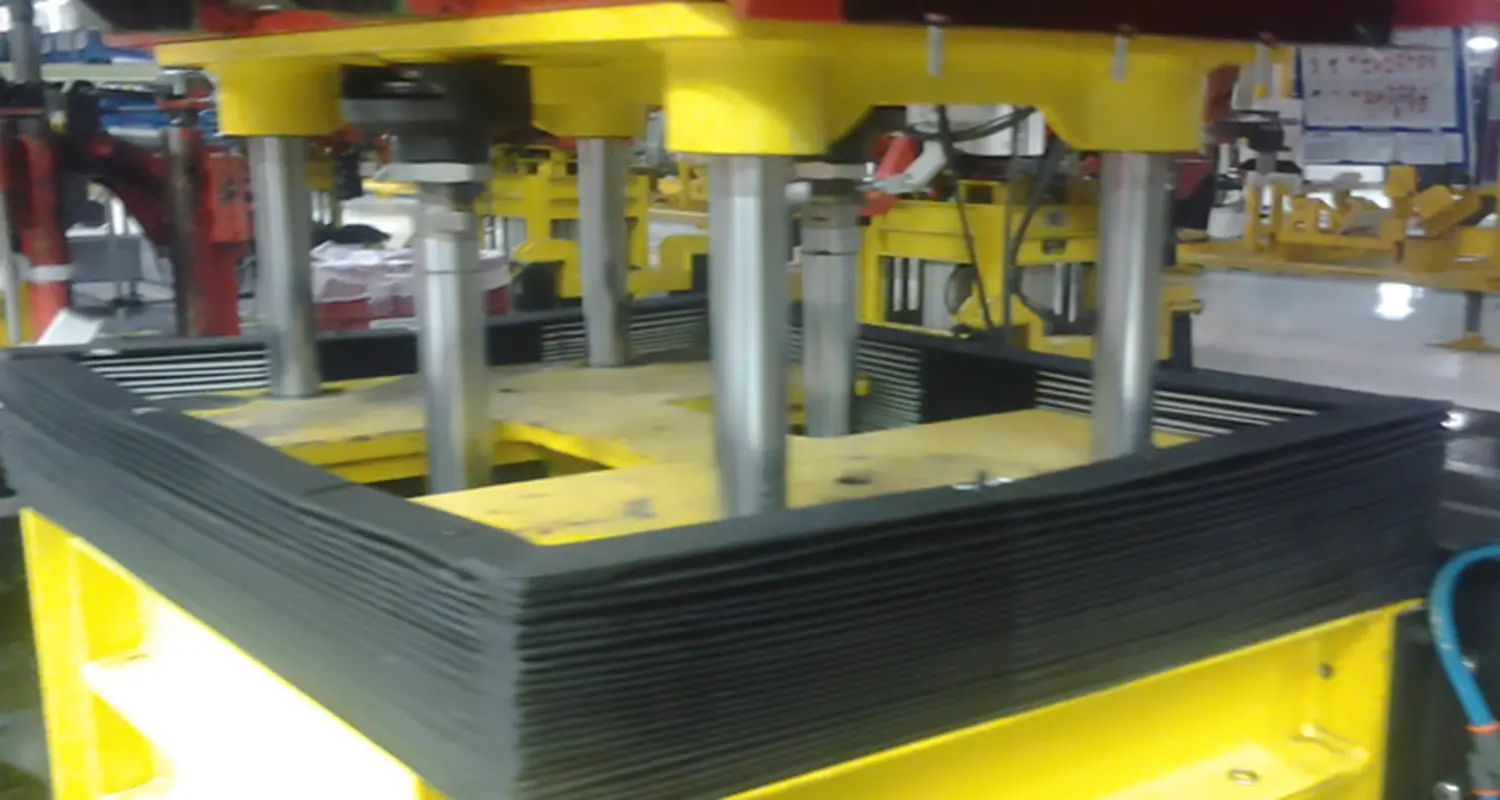

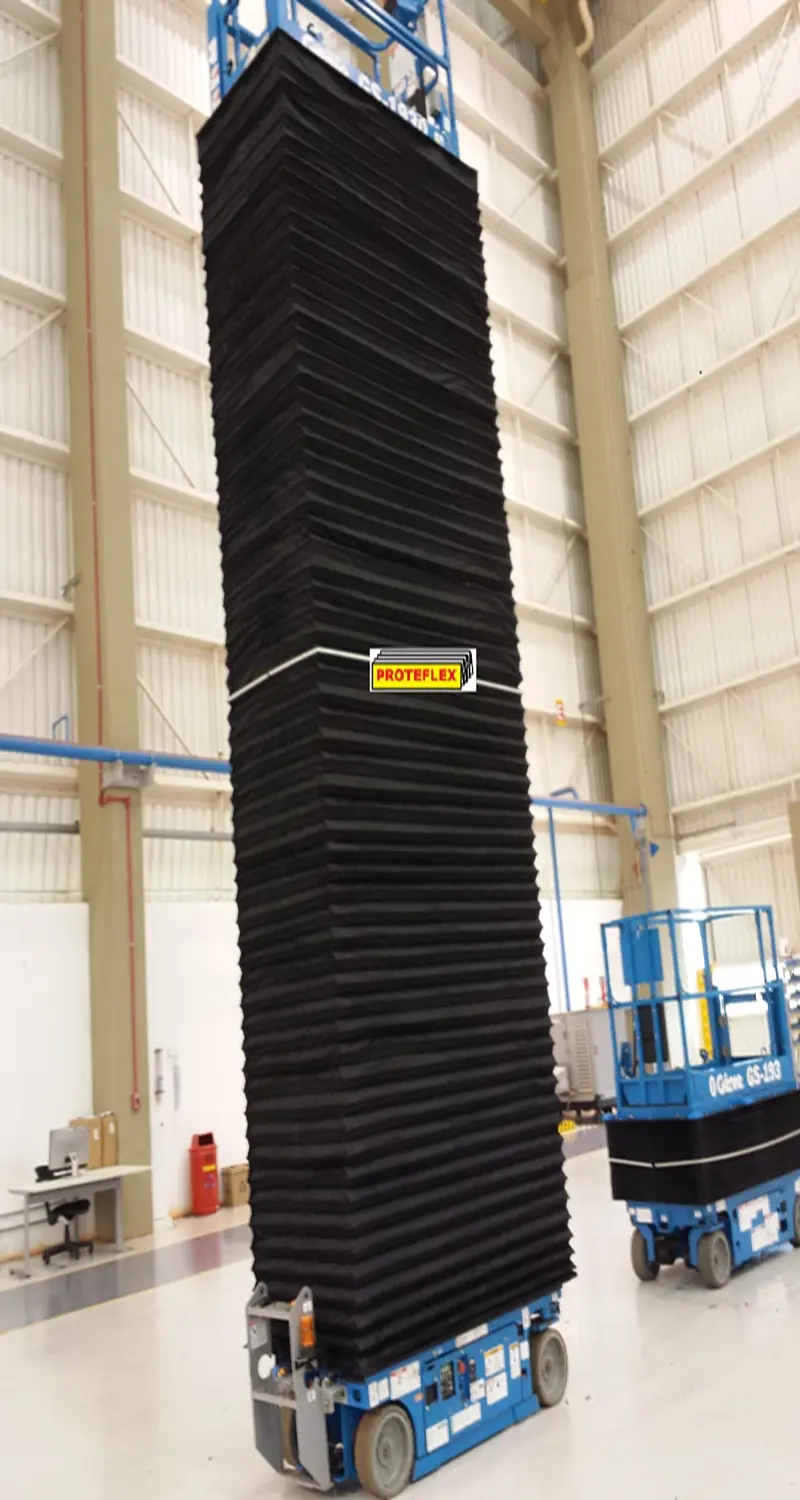

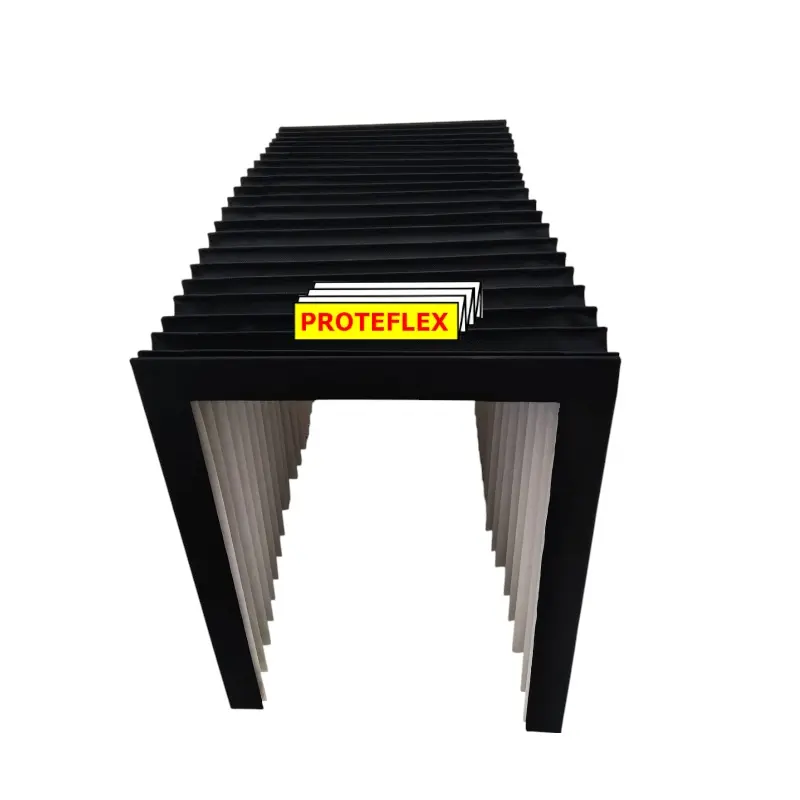

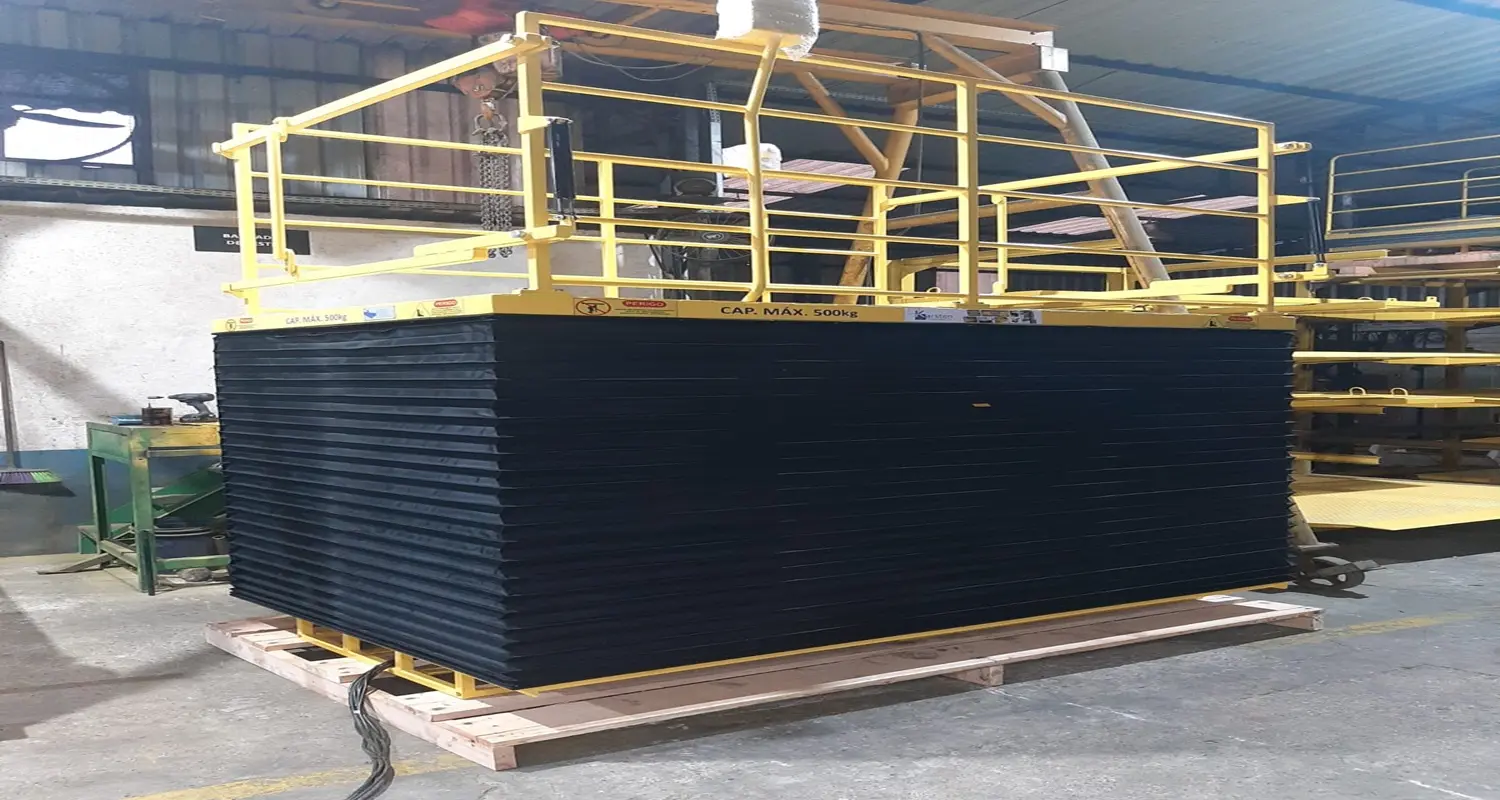

Mesa elevatória de grande e médio porte São fabricadas proteções que atende NR12
Centro de Usinagem Usa-se Proteções que suportam Óleo e cavacos quentes e cortantes
Industria alimentícia e Farmacêutica temos proteções em diversas cores laváveis
Dispositivos de automação fabricamos proteção conforme projeto, sob medida em projeto 3D
Reformas de proteção, podendo ter melhorias
Fabricação conforme amostra,
Melhoria em projeto, com melhor custo beneficio
Proteções sanfonadas PROTEFLEX são confeccionadas com diversos tipos de materiais, tamanhos e modelos com formatos personalizados(conforme a necessidade).
Fabricada especialmente para atender a necessidade com melhor custo beneficio.
Desenvolvimento com suporte técnico especializado 3D.
Materiais desenvolvidos para atender a real situação , seja simples ou complexa.
Com a Variedade de Matérias atende melhor solução.
Entre em contato, temos pessoal qualificado.
